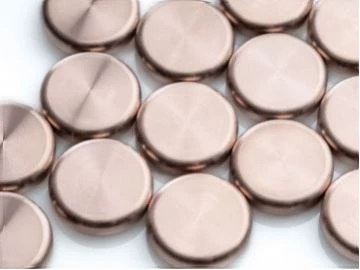

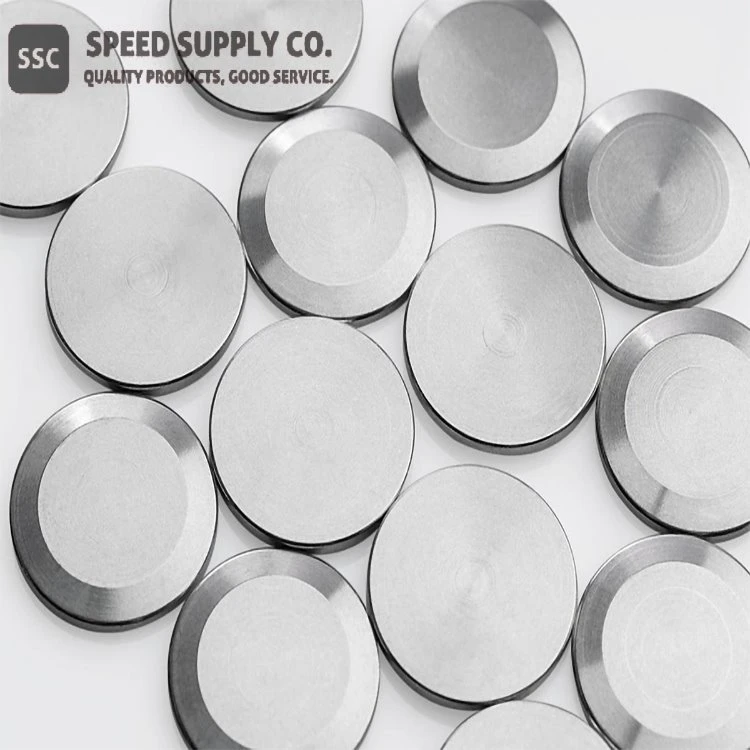

Volframi vaakumkontakt

Lineaarne valem: WCAg, WCu, WCCu

Funktsiooni

Lineaarne valem:	WCAg, WCu, WCCu
Materjal:	WCAg40 (volframkarbiid 60% kaalust, hõbe 40% kaalust) VFG10 (volfram 90% massist, vask 10% kaalust) VFG20 (volfram 80% massist, vask 20% massist) WCCu30 (volframkarbiid 70% massist, vask 30% kaalust)
Standard:	ASTM B 663-94
Kuju:	Erinevate
Suurus:	Kohandada

Volframi vaakumkontakti kirjeldus

Elektrikontaktid loovad elektriühendused ülepingekaitse, releede ja lülitite komponentide vahel. Nõuded lülituskontaktidele on erinevad sõltuvalt lülitusvõimsusest, lülituspingest, lülitussagedusest, pidevast voolust ning käivitus- ja purunemisvoolust. Sellest tulenevalt on kontaktidele esitatavad nõuded ja nende ohutu toimimise tagamise meetodid erinevad. Oksüdatsiooni vältimiseks võib kontaktid muuta korrosioonikindlaks väärismetallidega kattega või kontaktide käitamisega vaakumis, inertgaasis või õlis. Muud probleemid hõlmavad kontakterosiooni, erosiooni sädemete vilkumise teel või kaaretamist ja keevitamist suure võimsusega. Neid probleeme saab lahendada tulekindlate metallide, näiteks volframi abil.

Samal ajal tuleb tagada madal kontakttakistus. Seda saab siiski pakkuda madala sulamisega, kuid väga juhtivate metallidega, nagu vask ja hõbe. Sõltuvalt nõudest kombineeritakse suure sulamismetallide omadused väga juhtivate metallide omadustega. Seetõttu toodetakse sulameid, kus mõlemad komponendid on üksteise suhtes sobivas vahekorras. See loob kontaktid väga hea keevituskindluse ja hea kontaktkindlusega.

Vaakumkontakti (WCAg) spetsifikatsioon

Materjal	Tihedus (g/cm3) ≥	Kõvadus HB ≥	Takistus (MS/m) ≥	Õhu sisu (ppm) ≤		Koostisosa (wt.%)
				Hapnik	Lämmastik
WCAg40	12.75	200	21	100	60	Ag: 40±2 WC: Bal.

Pakume ka oma WCu lülituskontakte VFG (Vacuum Fine Grained) kvaliteediga. See tähendab, et nad on üliotstarbelised ja neil on suurepärane elektrijuhtivus. Sõltuvalt nõuetest on meie valikus erinevad VFG materjalid kahe erineva vasesisaldusega:

VFG10 (volfram 90% massist, vask 10% kaalust)

VFG20 (volfram 80% massist, vask 20% massist)

Meie WCCu30 vahetuskontakt on WCAg-le kuluefektiivne alternatiiv ja seda toodetakse ka madala gaasisisaldusega toorainest vaakumis kasutamiseks.

WCCu30 (volframkarbiid 70% massist, vask 30% kaalust)

Vaakumkontakti materjali atribuudid

	WCAg40	VFG10	VFG20	WCCu30
WC (% kaalust)	60	0	0	0
Ag (% kaalu järgi)	40	0	0	0
W (% kaalust)	0	90	80	0
Cu (% kaalust)	0	10	20	30
Tihedus (g/cm3)	12.6	16.5	15.2	12.2
Elektrijuhtivus (m/ohmmm2)	20	22	25	15
Kõvadus HV30	170	220	210	230
