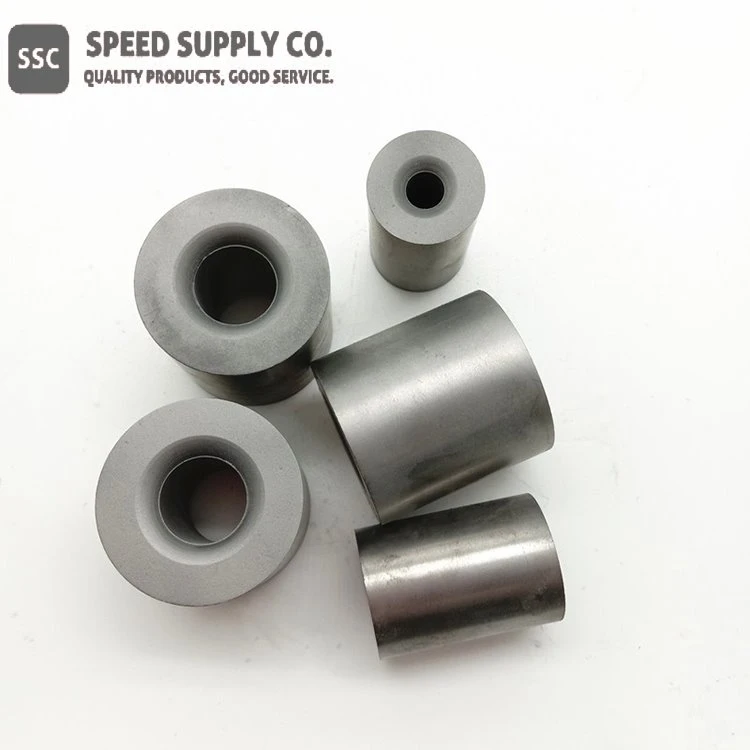

Volframkarbiidist külmvool

CAS nr: 12774-15-1

Funktsiooni

CAS nr:	12774-15-1
Lineaarne valem:	WCCo
Materjal:	Volframkarbiid/koobaltisulam (Co 5–10 protsenti)
Tüüp:	Üldpealkiri sureb Kokkupandud Die Kaheosaline volframkarbiidist{0}}stants
Suurus:	Kohanda

Volframkarbiidist külma pealisvormi kirjeldus

Külmvormimine on külmvormimisprotsess, mis hõlmab sisuliselt stantsiga jõu rakendamist matriitsis oleva metalltooriku otsa. Plastivoolu tekitamiseks peab jõud ületama metalli elastsuse piiri (voolavustugevus). Seda võib pidada sepistamisoperatsiooniks ilma kuumuseta. Rubriik hõlmab segamist ja ekstrudeerimist ning seda tehakse sageli koos muude külmvormimistoimingutega, nagu suuruse määramine, augustamine, kärpimine, niidi rullimine, tooriku rullimine ja suunamine. Külmpealkirja kasutatakse tavaliselt kohandatud kruvide, poltide ja muude kohandatud kinnitusdetailide loomiseks ümarast metallist.

WC-Co (karbiid) on üldnimetus teatud metallile, mis on kombineeritud volframkarbiidiga (WC) ja koobaltiga (Co), mis on sideaine ja paagub kõrgel temperatuuril ning toodetakse.

Üldiselt arvatakse, et selle kõvadus on teemandi kõrval. Kuid selle omadus varieerub sõltuvalt WC ja Co erinevatest suhetest. Seda saab veelgi muuta Ni või Cr lisamisega ja seega moodustub rohkem WC{0}}Co (karbiidi) tüüpe. Samuti töötatakse välja WC-Co (karbiid) ilma Cota.

WC-Co-d (karbiidi) kasutatakse peamiselt kulumiskindlust ja löögikindlust nõudva välja materjalina (nt lõikeriist või stants). Valiksime mis tahes tüüpi WC-Co (karbiid), olenevalt kliendi spetsifikatsioonidest.

WC-Co-sulami klassid

ISO klass	tualett	Co protsenti	Kõvadus Ra	Rakendus
K01	Tasakaal	3	92	Täppis igav jne.
K05/K10/20	Tasakaal	6	89.5-91.5	Üldine mehaaniline töötlemine jne.
K30	Tasakaal	8	88-89.5	Malm, mehaaniline töötlemine jne.
K35	Tasakaal	10	87-89	Puurimine, mehaaniline töötlemine jne.
--	Tasakaal	15	87	Kandke rakendus jne.
--	Tasakaal	20	85.5	Väikeste osade tembeldamine jne.

Pakume ka WC{0}}TiC-Co-d vastavate ISO klassidega P10, P20, P30; ja WC-TiC-TaC-Co-karbiid vastavate ISO klassidega P25, P40, M10, M20, M30.

Volframkarbiidi külmpeavormi spetsifikatsioon

Ühik: mm

Tüüp	Välisläbimõõt (OD)		Siseläbimõõt (ID)		Kõrgus
Tüüp	Nominaalsuurus	Tolerantsus	Nominaalsuurus	Tolerantsus	Nominaalsuurus	Tolerantsus
12	12.6	±0.3	1.5	-0.6	Vähem kui 40 või sellega võrdne	pluss 1,3 pluss 0.5
12	12.6	±0.3	2.0	-0.6	Vähem kui 40 või sellega võrdne	pluss 1,3 pluss 0.5
13	13.6	±0.3	2.5	-0.6	Vähem kui 40 või sellega võrdne	pluss 1,3 pluss 0.5
16	16.6	±0.4	2.5	-0.8	Vähem kui 40 või sellega võrdne	pluss 1,3 pluss 0.5
18	18.6	±0.4	2.0	-0.8	Vähem kui 40 või sellega võrdne	pluss 1,3 pluss 0.5
20	20.6	±0.4	2.0	-0.8	Vähem kui 50 või sellega võrdne	pluss 1,4 pluss 0.5
22	22.8	±0.4	4.6	-1.0	20-60	pluss 1,4 pluss 0.5
22	22.8	±0.4	6.4	-1.0	20-60	pluss 1,4 pluss 0.5
25	24.8	±0.4	6.4	-1.0	20-60	pluss 1,4 pluss 0.5
25	24.8	±0.4	8.2	-1.0	20-60	pluss 1,5 pluss 0.5
26	26.4	±0.4	2.5	-0.8	20-60	pluss 1,5 pluss 0.5
26	26.4	±0.4	3.6	-1.0	20-60	pluss 1,5 pluss 0.5
26	26.4	±0.4	4.2	-1.0	20-60	pluss 1,5 pluss 0.5
26	26.4	±0.4	3.0	-0.8	20-60	pluss 1,5 pluss 0.5
26	26.4	±0.4	6.0	-1.0	20-60	pluss 1,5 pluss 0.5
30	29.8	±0.4	6.4	-1.1	20-60	pluss 1,5 pluss 0.5

OD suurem või võrdne 30 mm

Tüüp	Välisläbimõõt (OD)		Siseläbimõõt (ID)		Kõrgus
Tüüp	Tavaline suurus	Tolerantsus	Tavaline suurus	Tolerantsus	Tavaline suurus	Tolerantsus
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	pluss 1,5/ pluss 0,5, pluss 1,7/ pluss 0,5

Hinded ja soovitatavad rakendused

Soovitatavad klassid, omadused ja rakendused
Hinne	Füüsikalised ja mehaanilised omadused			Soovitatavad rakendused
Hinne	Tihedus g/cm3	Kõvadus HRA	TRS N/mm2	Soovitatavad rakendused
CM20	14.75	89.3	300	Standardtoodete stantsimis- ja kulumiskindlad osad-
CM20B	14.75	90.1	2700	Kulumiskindlad osad-
CM25	14.55	89	2800	Standardtoodete mulgustamine
CM30A	14.25	88.5	2800	Hammasrataste mulgustamine
CM32B	14.15	90.9	3200	Roostevaba fooliumi mulgustamine
CM35B	13.92	89.5	3200	Roostevaba fooliumi mulgustamine
CM40	13.95	84.5	2600	Tugeva löökkinnitusega mulgustamine või punane mulgustamine
CM40B	13.65	86.2	2600	Roostevaba masti{0}}lühike või punane stants
CM45	14.1	85.5	2680	Mõõdukas löökkinnitus, varda{0}}lühendamine või punane mulgustamine
CM45A	13.85	87	2900	Standardne löökkinnitusega mulgustamine
CM45B	14.01	88	2850	Standardsete lööktoodete mulgustamine
CM50	13.8	84	2450	Tavaline-süsinikteras, madal-legeerterasest standardne löökkinnitusega mulgustamine või mutri mulgustamine
CM50A	13.42	84.5	2500	Süsinikteras, legeerteras, roostevabast terasest mulgustamine (poolus-lühem, standardmõõdus sirge latt)
CM50B	13.45	85.1	2650	Süsinikteras, legeerteras, roostevabast terasest mulgustamine (väikese suurusega varras{0}}lühendada)
CM50C	13.37	84.3	2550	Süsinikteras, legeerteras, roostevabast terasest mulgustamine (suur sirge varras, varda-lühendamine)
CM50E	13.75	85.5	2800	Süsinikteras, legeerteras, roostevabast terasest mulgustamine (pooluse-lühenemine, standardse suurusega varda-lühenemine jne)
CM55A	13	84.4	2700	Löögi- ja kulumiskindlate -külmade stantside mulgustamine
CM60	13.6	83.5	2500	Tavaline-süsinikteras, madal-legeerterasest standardne löökkinnitusega mulgustamine või mutri mulgustamine, süvistatud mulgustamine
CM60A	13.2	84.1	2600	Lihtne-süsinikteras, legeerteras, roostevabast terasest mulgustamine (suure mõjuga toode, nagu suur sirge latt, sügavus jne.
CM60B	13.56	86	2700	Standardne löökkinnitusega mulgustamine
CM65	13.6	82.8	2580	Tugeva löökkinnitusega mulgustamine
CM65A	13.15	83.6	2650	Tugeva löökkinnitusega mulgustamine
CM65B	13.2	85	2800	Roostevabast terasest toodete mulgustamine
CM65C	13.18	83.5	2680	Tugeva löökkinnitusega mulgustamine või punane mulgustamine
CM70	13.4	82.5	2500	Tugeva löögiga kinnitusega mulgustamine või mutter
CM70C	13.1	82	2600	Tugeva löögiga kinnitusega mulgustamine või mutter
CM80	13.1	81	2450	Tohutu löökkinnitusega mulgustamine

Keemilised identifikaatorid

Lineaarne valem	WCCo
MDL number	MFCD00064847
EÜ nr	N/A
Beilstein/Reaxys nr.	N/A
Pubchemi CID	N/A
IUPACi nimi	N/A
NAERATAB	[W pluss 4].[C-4].[Co]
InchI identifikaator	InChI=1S/C.Co.W/q-4;; pluss 4
InchI võti	UONOETXJSWQNOL-UHFFFAOYSA-N

Volframkarbiidi/koobaltvormi omadused (teoreetilised)

Liitvalem	CCoW
Molekulmass	254.78
Välimus	Hall varras
Sulamispunkt	N/A
Keemispunkt	N/A
Tihedus	N/A
Lahustuvus vees	N/A
Täpne missa	254,783997 Da
Monoisotoopne mass	254,884003 Da
Lae	N/A

Volframkarbiidi/koobalti DIe tervise- ja ohutusteave

Signaalsõna	Hoiatus
Ohulaused	H334-H317-H228
Ohukoodid	F, Xn
Riskikoodid	11-42/43
Ohutusavaldused	22-23-24-37-45-60
RTECSi number	N/A
Transporditeave	UN3178 4.1/PG III
WGK Saksamaa	3
GHS-i piktogrammid	GHS02 Leek GHS08 Terviseoht GHS07 hüüumärk
