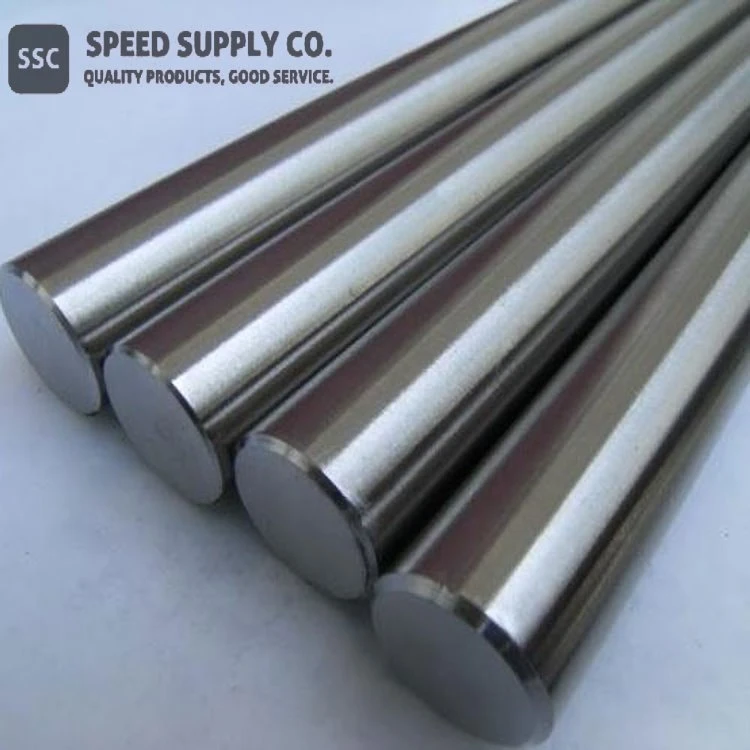

C-103 nioobiumisulam

Lineaarne valem: Nb-89 protsenti Hf-10 protsenti Ti-1 protsenti

Funktsiooni

Materjal:	C-103 Nb sulam
Lineaarne valem:	Nb-89 protsenti Hf-10 protsenti Ti-1 protsenti
Puhtus:	99,9 protsenti, 99,95 protsenti, 99,99 protsenti
Pind:	Lihvitud

C-103 nioobiumisulami kirjeldus

C103 sulam (nioobium-hafnium-titaan) on nioobiumil põhinev sulam, mida kasutatakse laialdaselt kosmosetööstuses selle uskumatu kuumuskindluse, samuti kerge-kaalu, maksumuse, töökindlus ja võime taluda tugevat vibratsiooni ja krüogeenset temperatuuri. See on keeruline tulekindel sulam, mis koosneb peamiselt nioobiumist, millele on lisatud 10 massiprotsenti hafniumi, 1 massiprotsenti titaani ja vähesel määral muid elemente.

Sulami sulamistemperatuur on 4260±90 ºF ja tihedus 0,320 naela kuuptolli kohta, mistõttu on see ideaalne kasutamiseks kosmoses, aga ka ülikuumutatud tõukurites kasutatavate komponentide jaoks. ja rakettmootorid. C103 nioobiumisulamit kasutatakse laialdaselt reaktiivmootori komponentide tootmisel.

C-103 nioobiumisulam on saadaval standard- ja kohandatud kujul, nagu traat, leht, varras, torud, varras ja pulbrid lisaainete tootmiseks. Muud kujundid on saadaval nõudmisel. Teie spetsifikatsioonidel põhineva hinnateabe saamiseks küsige ülalpool pakkumist.

C-103 edu võtmeks on selle madal tihedus ja erakordne tugevus väga laias temperatuurivahemikus. See on end tõestanud materjal ja üks juhtivaid tulekindlaid metalle, mida kasutatakse tõukejõu- ja kosmoseuuringute tehnoloogiates.

Oluline on see, et erinevalt teistest tulekindlatest metallidest, tulekindlast keraamikast või kosmosetööstuse jaoks välja töötatud komposiitidest on C-103 lihtne vormida. Vaatamata kõrgele sulamistemperatuurile saab C-103 kuum-, soe- või külmtöödelda, kasutades lamedate ja ümarate toodete valmistamiseks traditsioonilisi tehnikaid. C-103 saab ka hõlpsasti töödelda ja TIG-keevitada ilma elastsuse märkimisväärse kadumiseta, mis võimaldab hõlpsasti valmistada keerukaid kosmoselennunduse komponente.

C-103 kasutatakse mitmesugustes lennukikomponentides, alates gaasiturbiinide tõukejõu suurendamise klappidest kuni kõrge -temperatuuri ventiilideni. Praegu on käimas uuringud nioobiumi-põhiste sulamite väljatöötamiseks järgmise põlvkonna kosmosetehnoloogiate jaoks, nagu soojustorud, et hajutada soojust hüperhelikiirusega esiservadest ja ninakoonustest.

C103 nioobiumisulami keemiline koostis

Tooted	C	O	N	H	Hf	Ti	Zr	W	Ta
C-103	0.015	0.025	0.01	0.0015	9 - 11	0.7 - 1.3	0.7	0.5	0.500

Nioobiumhafniumsulamist toodete spetsifikatsioonid

Tootenimi	Materjal	Spetsifikatsioon	Suurus
Nb-Hf sulamist valuplokk	R04295 (Nb-10Hf), Nb-10W-10Hf (nioobium-10 protsenti volfram-10 protsenti hafnium), C-103 C-129Y	ASTM B652	Läbimõõt 20-295 mm, Pikkus<1600>
Nb-Hf legeeritud foolium			Paksus 0,01–0,09 mm, Laius 30-300 mm, Length >50 mm
Nb-Hf sulamist leht ja plaat			Paksus 0,1-10 mm, Laius 30-1000 mm, Pikkus 50-2000 mm
Nb-Hf sulamist torud ja torud		ASTM B394	Välisläbimõõt 2,0-100 mm, Seina paksus {{0}},2–5,0 mm, Pikkus 200-8000 mm
Nb-Hf sulamist varras		ASTM B655	Läbimõõt 3,0-120 mm, Pikkus<6000>
Nb-Hf legeeritud traat		ASTM B655	Läbimõõt {{0}},1-3,0 mm
Nb-Hf sulamist ketas ja sihtmärk		ASTM B652	Ringikujulised eesmärgid: Läbimõõt 10-400 mm, Paksus 2-28 mm. Ristkülikukujulised sihtmärgid: Paksus 1-20 mm Laius<800 mm=""> Pikkus<3000>
Nb-Hf sulamist tiigel	Kuju: silinder, südamik, ristkülikukujuline paat	Kohandatud	Kohandatud

Niobiumisulami C103 füüsikalised omadused

C-103 Füüsikalised omadused
Tooted	Koosseis	Tihedus/g·cm-3	Temperatuur/˚C	Sirge{0}}laienemise koefitsient/10-6K-1	Ümberkristallimise temperatuur/˚C	Lõõmutustemperatuur/˚C	Venivus rabe Üleminekutemperatuur/˚C
C-103	Nb-10Hf-1Ti-0.7Zr-0.1W-0.1 Mo-0.05Ta	8.86	2349	4.5 (1203˚C)	1038 - 1316	871	- 196

Niobiumisulami C103 mehaanilised omadused

Foolium, leht, riba ja plaat
	Ülim tõmbetugevus, min, psi (MPa)	Saagise tugevus (0,2 protsenti nihe), min, Psi (MPa)	Pikendus 1 tolli kohta. (25 mm) Gage Length, min, protsenti
Materjal 0,05 tolli (1,3 mm) ja õhem:
Toatemperatuuril	56 000 (385)	40 000 (275)	20
2000 ± 25 kraadi F (1100 ± 15 kraadi)	21 000 (145)	16 000 (110)	20
Materjali paksus on suurem kui 0,05 tolli (1,3 mm):
Toatemperatuuril	54 000 (370)	38 000 (260)	20
2000 ± 25 kraadi F (1100 ± 15 kraadi)	21 000 (145)	16 000 (110)	20

Varras, varras ja traat
	Ülim tõmbetugevus, min, psi (MPa)	Saagise tugevus (0,2 protsenti nihe), min, Psi (MPa)	Venivus 1 tolli (25 mm) mõõturi pikkus, min, protsenti
Materjal 0,050 tolli (1,27 mm) ja väiksema läbimõõduga:
Toatemperatuuril	56 000 (385)	40 000 (275)	20
2000 ± 25 kraadi F (1100 ± 15 kraadi)	21 000 (145)	16 000 (110)	20
Materjal 0,051 tolli (1,30 mm) ja suurem läbimõõduga:
Toatemperatuuril	54 000 (370)	38 000 (260)	20
2000 ± 25 kraadi F (1100 ± 15 kraadi)	21 000 (145)	16 000 (110)	20

Niobiumisulami C103 kõrgel{0}}temperatuuri omadused

C-103 Kõrge temperatuuri omadused
Tooted	Koosseis	Kuju	Temperatuur/˚C	Tõmbetugevus/MPa	Temperatuur/˚C	Elastsusmoodul	Katkestustugevus/ MPa
C-103	10Hf, 1Ti, 0,7 Zr	Leht	1093	189.8	-	112 490	-

C-103 nioobiumisulamite rakendused ja nendega seotud tööstusharud

● Uurimis- ja laboratoorium

● Metallurgia

● Lennundus

● Milltary

● Materjaliteadus

Keemilised identifikaatorid

Lineaarne valem	Nb-89 protsenti Hf-10 protsenti Ti-1 protsenti
MDL number	N/A
EÜ nr	N/A
Pubchemi CID	19751102
IUPACi nimi	hafnium; nioobium; titaan (2 pluss)
NAERATAB	[Ti pluss 2].[Nb pluss 2].[Hf pluss 4]
InchI identifikaator	InChI=1S/Hf.Nb.Ti/q pluss 4;2* pluss 2
InchI võti	YZMOKPJTVNUKTK-UHFFFAOYSA-N

Niobium C-103 sulami omadused (teoreetilised)

Liitvalem	Nb/Hf/Ti
Välimus	Metallik tahke aine erineval kujul
Sulamispunkt	2350 ± 50 kraadi
Keemispunkt	N/A
Tihedus	8,85 g/cm³
Lahustuvus vees	N/A
Elektriline takistus	0,0000313 - 0,0000352 ω-cm
Erisoojus	0.082 BTU/kraad F/nael
Soojusjuhtivus	22.0 Btu/hr - ft2 - kraad F/ft (1600 kraadi F)
Soojuspaisumine	3,9 tolli F (400 F)
Monoisotoopne mass	320,801 g/mol

Niobium C-103 sulami tervise- ja ohutusteave

Signaalsõna	Oht
Ohulaused	H228
Ohukoodid	F
Hoiatuslaused	P210-P280-P240-P241-P370 pluss P378
Leekpunkt	N/A
Riskikoodid	N/A
Ohutusavaldused	N/A
Transporditeave	UN3089 4.1/PG II
